Plantas de tratamiento de aguas residuales sobre el suelo de forma ovalada AT con tecnología de tratamiento VFL®

Las plantas de tratamiento de aguas residuales sobre el suelo, desde AT 30 ovaladas hasta AT 150 ovaladas, están diseñadas para su instalación sin necesidad de relleno ni refuerzos adicionales. Estas plantas están destinadas a soluciones descentralizadas de tratamiento de aguas residuales, ya sea para uso temporal o permanente, y son adecuadas para fuentes de aguas residuales con un caudal de 4.5 a 22.5 m³/día.

Se entregan de forma individual, con refuerzos estructurales, elementos de seguridad y están fabricadas en polipropileno resistente a los rayos UV, garantizando durabilidad y eficiencia en su funcionamiento.

Se utilizan para el tratamiento de aguas residuales en edificios residenciales, zonas municipales, instalaciones de alojamiento, restaurantes, escuelas, centros recreativos, plantas de fabricación, parques industriales y otras aplicaciones similares. Son especialmente recomendadas cuando la instalación subterránea estándar no es viable o cuando se requiere una solución temporal de tratamiento de aguas residuales.

El agua tratada puede descargarse en cuerpos de agua superficiales o subterráneos o reciclarse para diversos usos, como el riego de céspedes o plantas ornamentales.

Las plantas de tratamiento de aguas residuales ovaladas sobre el suelo AT ofrecen una serie de soluciones y ventajas únicas:

• Uso único sobre el suelo sin necesidad de trabajos adicionales
• Instalación plug and play
• La planta de tratamiento de aguas residuales se entrega completamente conectada y montada
• Supervisión GSM del funcionamiento de la EDAR
• Instalación de la PTAR sobre una losa de hormigón
• Potentes compresores de aire de membrana
• Eje integrado para los compresores de aire
• Características de seguridad: barandilla, superficie antideslizante y escalera en acero inoxidable

Características de seguridad: barandilla, superficie antideslizante

	Una solución única para el uso temporal de la PTAR		Consultoría sobre soluciones para el tratamiento de aguas residuales		Planta de tratamiento de aguas residuales de larga duración fabricada con plástico resistente a los rayos UV
	Transporte en vehículos estándar Reubicación de la planta de tratamiento de aguas residuales después de su uso temporal		Eje del compresor, tapas conectado a la planta de tratamiento de aguas residuales		Plug and play Instalación y conexión de la planta de tratamiento de aguas residuales
	Instalación de la planta de tratamiento de aguas residuales sobre el suelo sobre una placa de base de hormigón		Cerradura de acero inoxidable de la planta de tratamiento de aguas residuales		Control remoto del estado de la PTAR

Valores después del tratamiento biológico:

Parámetros técnicos de las plantas de tratamiento de aguas residuales AT 30 ovaladas a AT 150 ovaladas sobre el suelo:

TIPO de agua	Caudal diario [m3/día]	Carga de diseño [kg DBO5/día]	Volumen útil [m3]	Largo x ancho x alto del reactor [mm]	Altura de entrada/salida [mm]	Peso del reactor [kg]
AT 30 ovalado sobre el suelo	4,5	1,8	11,6	3720x2360x2250	1800/1500	1180
AT 40 ovalado sobre el suelo	6,0	2,4	15,0	4660x2360x2250	1800/1500	1400
AT 50 ovalado sobre el suelo	7,5	3,0	19,5	4850x2360x2500	2200/1900	1630
AT 75 ovalada sobre el suelo	11,3	4,5	19,8	5160x2360x2500	2200/1900	1720
AT 100 ovalada sobre el suelo	15,0	6,0	25,5	6410x2360x2500	2200/1900	2240
AT 120 ovalada sobre el suelo	18,8	7,5	28,5	7110x2360x2500	2200/1900	2400
AT 150 ovalado sobre el suelo	22,5	9,0	35,0	8560x2360x2500	2200/1900	2600

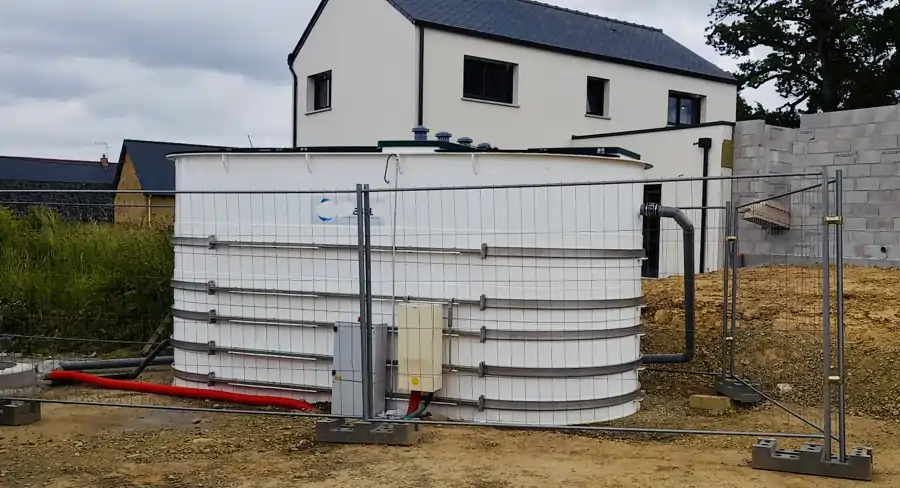

Instalación dePTAR de tipo AT 30 a AT 150 de forma ovalada sobre el suelo:



Las plantas de tratamiento de aguas residuales se instalan sobre una placa base de hormigón armado con un espesor de aproximadamente 300 mm sobre el suelo. Posteriormente, se conectarán los conductos de entrada y salida de la planta de tratamiento de aguas residuales.
